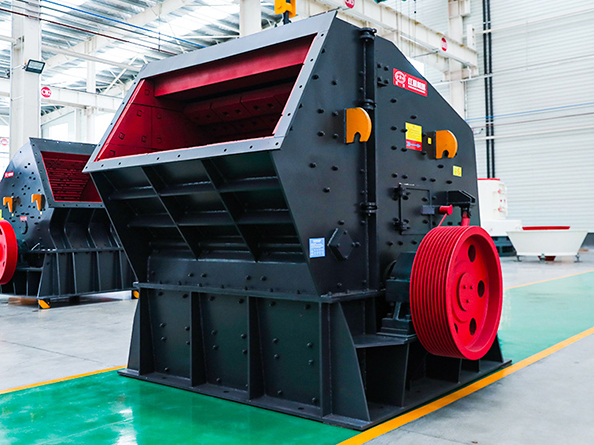

錘式破碎機是吸收了錘式破碎機和反擊式破碎機兩種破碎機的優點后，經優化設計而推出的新型破碎機械，該機具有運轉平穩可靠、使用壽命長、結構緊湊、維修方便、能耗低等特點。PCH系列環錘式破碎機不僅可以用于破碎生產線、制砂生產線，也可在選礦生產線中替代圓錐式破碎機。

錘式破碎機應用行業

應用范圍：高速、高鐵、水利水電、建筑、商混等行業砂石骨料的破碎加工作業。

物料：花崗巖、玄武巖、石灰?guī)r、河卵石、煤矸石、水泥熟料、石英石、鐵礦石、鋁礬土、建筑垃圾、廢玻璃等。

錘式破碎機工作原理

錘式破碎機主要是靠沖擊作用來破碎物料的，破碎過程大致是這樣的，物料進入破碎機中，遭受到高速回轉的錘頭的沖擊而破碎，破碎了的物料，從錘頭處獲得動能，從高速沖向架體內擋板，篩條，與此同時物料相互撞擊，遭到多次破碎，小于篩條之間隙的物料，從間隙中排出，個別較大的物料，在篩條上再次經錘頭的沖擊，研磨，擠壓而破碎，物料被錘頭從間隙中擠出，從而獲得所需粒度的產品。

錘式破碎機性能特點

1、一次成型效率高、節省成本：集沖擊、反擊、撞擊三種破碎方式于一身，一次破碎成型效率高，產量提升30%，節省投資成本40%

2、一機兩用、成品粒形好：石料破碎+整形雙重功能，一臺頂顎破+反擊破兩臺，成品粒形好、大小均勻，出料粒度可自由調節

3、智能控制、操作方便：智能自動控制系統，可實現遠程操作，安全有保障，節約人力物力，操作更方便

4、高耐磨材質，使用壽命長：錘頭、反擊襯板等選用高耐磨、抗壓性好的原料，復合鑄造工藝，機件磨耗小，使用壽命長

5、生產環保、節能低耗：破碎腔深、自帶密封裝置，密封性強，粉塵不外溢，還有降噪裝置，采用節能電機，降低能耗。

錘式破碎機產品結構組成

1、環錘式制砂機由轉子、機體、調節機構等主要部分組成，電動機通過彈性柱銷聯軸器直接驅動轉子。

2、轉子部分由主軸、端部圓盤、錘頭卡盤、錘軸等主要零件組成。環錘吊掛在錘軸上，錘軸安裝在端部圓盤和錘頭卡盤上，端部圓盤和卡盤用平鍵和圓螺母固定在主軸上。

3、機體部分由上下機殼、破碎板、篩板、篩架、襯板等主要零件組成。破碎板和篩板安裝在篩架上。篩架的一端用軸懸掛在上機體兩側的軸座上，另一端通過連接板與調節機構相連。襯板安裝在機殼兩側的內壁上，用以保護機殼不受磨損。破碎篩板與轉子形成破碎腔。機器的調節部分通過篩架托軸的偏心轉動進行調節，也有的是蝸桿、蝸輪、指針、指示牌等組成的調節機構進行調節。

4、環錘式制砂機是一種帶有環錘的沖擊式破碎機。環錘不僅能隨轉子公轉，還能繞錘軸自轉。物料進入破碎腔后，首先受到隨轉子高速旋轉的環錘的沖擊作用而破碎，被破碎的物料從環錘處獲得動能，高速地沖向破碎板，受到第二次破碎，然后落到篩板上，受到環錘地擠壓和磨剝進一步破碎，并透過篩孔排出。不能破碎地物料雜物進入金屬收集器，爾后定期清除。

5、出料粒度的調節，是通過更換不同孔隙的篩條或篩板來實現的，一般篩條或篩板出料粒度為30mm，如選擇別種出料粒度，須訂貨時專門提供，用戶是否需要制造廠配置旁漏斗，訂貨時必須注明。

錘式破碎機技術參數
